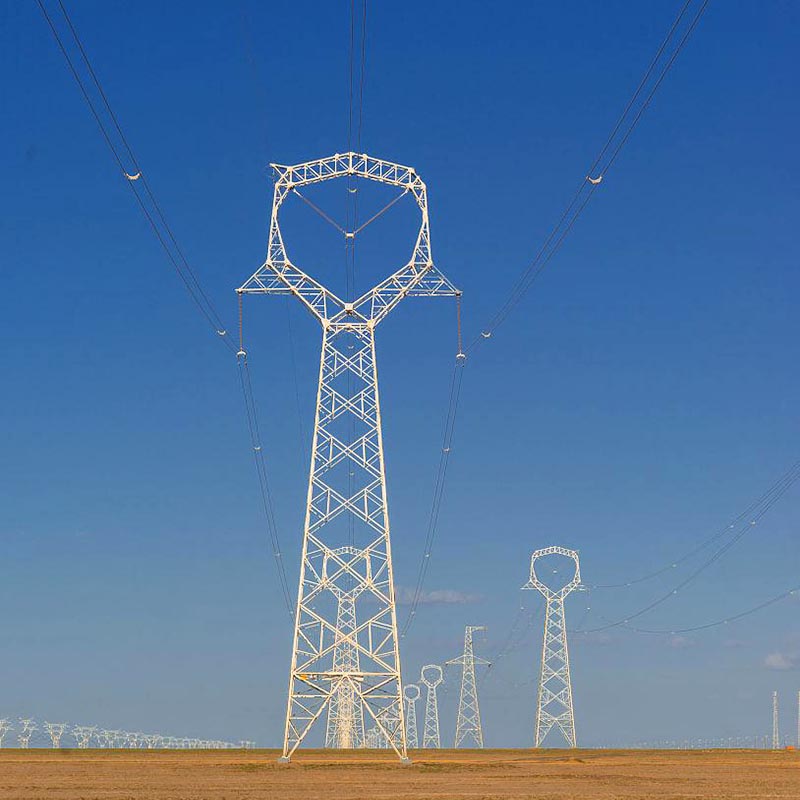

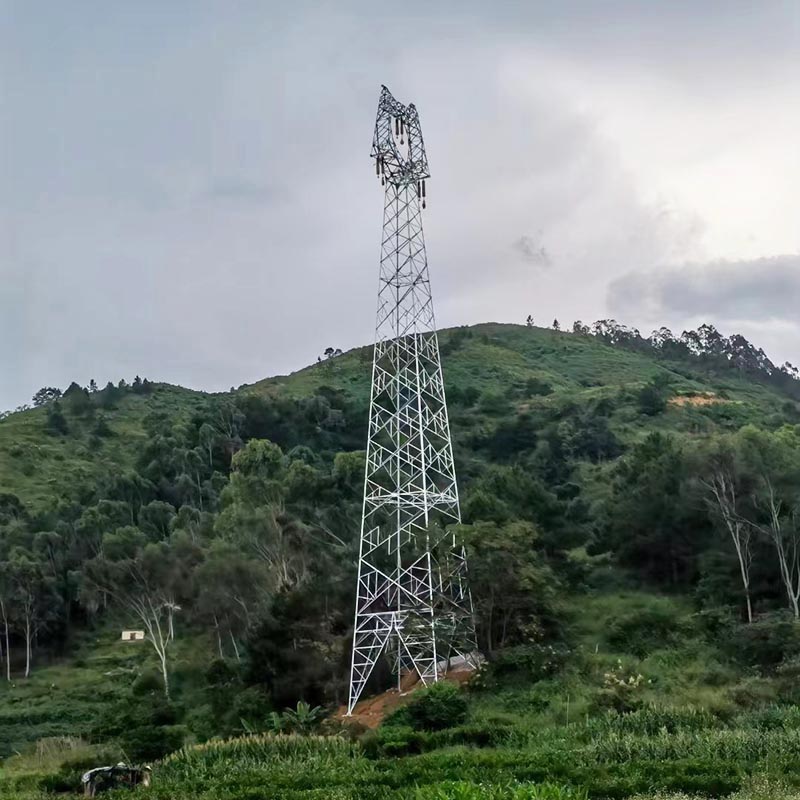

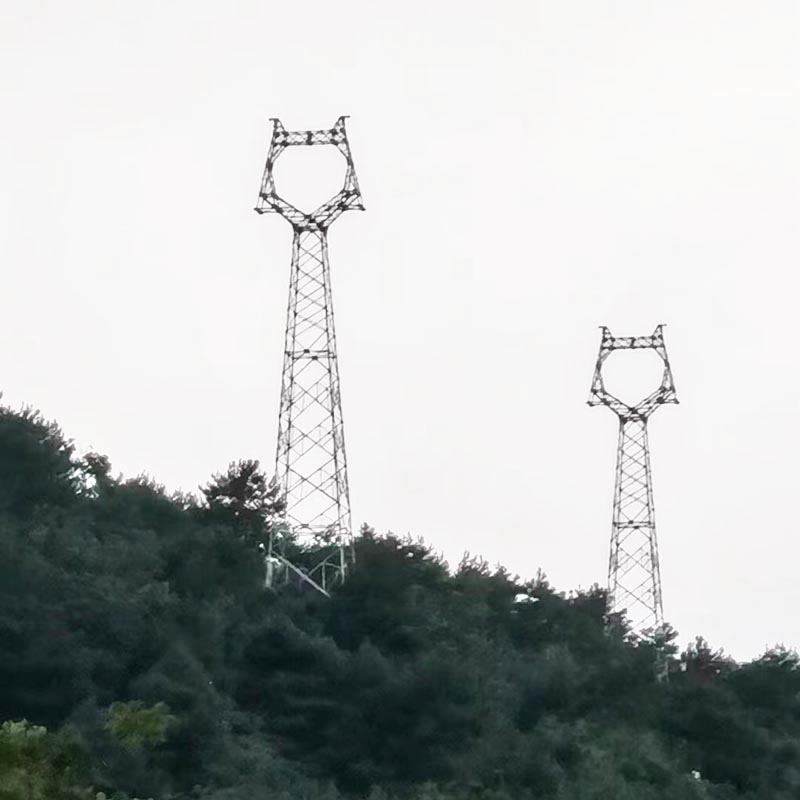

Жоғары вольтты электр мұнарасының электр беру желісінің мұнарасы

Xuteng Iron Tower - жоғары сапалы және қолайлы бағасы бар Қытайдағы жоғары вольтты электр мұнарасының электр жеткізу желісі мұнарасының жетекші өндірушілерінің бірі. Бізбен байланысуға қош келдіңіз. Жоғары вольтты электр мұнарасының электр жеткізу желісі мұнарасының құрылыс әдісі.

Жоғары вольтты электр мұнараларының электр жеткізу желілерінің мұнараларының көп болуы және кең таралуы, сондай-ақ күрделі және әртүрлі табиғи және жер жағдайлары тасымалдау және орнату үшін үлкен техниканы пайдалануға қолайлы емес. Қытай көбінесе тіректерді көтеру әдістерін қолданады. 1970 жылдары 100 метрден асатын мұнаралар үшін болат мұнараның төменгі қабатын жүк көтергіш жақтау ретінде пайдалану арқылы қауіпсіз төңкерілген орнату әдісі қабылданды. Ол жоғарыдан төменге қарай секция-секцияға орнатылып, тұтастай көтеріліп, талшық арқандармен уақытша бекітілді. Мұнаралар әдетте статикалық талдауға жеңілдетілген. Жел, үзілген сызықтар және жер сілкінісі сияқты динамикалық жүктемелер үшін динамикалық әсер әдетте жел дірілі коэффициентін, үзік сызықтың әсер ету коэффициентін және статикалық талдау негізінде сейсмикалық күш әсер ету коэффициентін көбейту арқылы қарастырылады.

Жоғары вольтты электр мұнарасының электр жеткізу желісі мұнараларының ішкі күшін есептеу мұнара және діңгек құрылымдарымен бірдей, бірақ келесі екі мәселені қарастыру керек:

① Сым желінің жүктемесінің мұнараға әсері. Сымның тірек нүктелерінің арасындағы үлкен қашықтыққа (әдетте 200-800 метр) және бүйірлік тербелістің ұзағырақ кезеңіне (әдетте шамамен 5 секунд) байланысты желдің сым бойымен біркелкі таралуына және динамикалық әсерге назар аудару керек. мұнарадағы сымнан. 1960 жылдардың басында көптеген елдердің энергетикалық ведомстволары қатты жел кезінде өткізгіштердің максималды реакциясын анықтау үшін нақты сынақ желілерін қолданды және осыған негізделген практикалық есептеу әдістерін жасады. Осы әдістердің кейбірі ұлттық ережелерге енгізілген, бірақ жер бедері, өлшеу құралдарының дәлдігі және талдау деңгейі сияқты әртүрлі факторларға байланысты бұл практикалық есептеу әдістері әлі де нақты жағдайды дәл көрсете алмайды. 1970 жылдардың ортасында желдің екпіні әсерінен мұнараларға өткізгіштердің динамикалық реакциясын талдау үшін кездейсоқ тербеліс теориясы қолданылды. Өлшенген деректерге негізделген және құрылымдық реакцияның ықтималдық шыңын бағалау үшін статистикалық тұжырымдамалар мен спектрлік талдауды пайдалана отырып, бұл әдіс желдің сипаттамаларына көбірек сәйкес келеді.

② Сымды үзу күшінің мұнараға әсері. Сым кенет үзілгенде, мұнарадағы соққы жүктемесі өте қысқа уақыт ішінде ең жоғары шегіне жетеді және әрбір бөліктің салыстырмалы мәндері өзгеріп отырады, бұл оны теориялық тұрғыдан есептеу қиын күрделі өтпелі мәжбүрлі тербеліске айналдырады. Әдетте, соққы күшінің ең жоғары мәні жұмыс орнындағы сынақ деректері негізінде алынады және осының негізінде кернеу деңгейіне, мұнара түріне байланысты мәндері 1,0-ден 1,3-ке дейін болатын практикалық «сымдарды үзу әсер ету коэффициенті» әзірленеді. , және әртүрлі бөліктер.
